 てこ式ダイヤルゲージで最も一般的な切換レバーのないノークラッチタイプです。測定子の上方向、
下方向の運動に対し指針は常に右回転しますので、用途が広く測定の能率が向上します。
0.01mm, 0.002mm, 0.001mmタイプより選択できます。
測定子の支点部の軸受けにミニチュアベアリングを使用してますので軸ガタの影響が少なく指示安
定にすぐれています。
外枠と内枠の隙間から水や油の侵入を防ぐ為にＯリングを組み込んでいますので、防水性にすぐ
れています。
ゲージ破損防止測定子は、全器種に付いています。
バランス針採用により姿勢差(ゲージ取付方向)による誤差を極力小さくしました。 |
 ニューピクテスト PCNシリーズ 縦形 |
| 型 式 |
PCN-0 |
| 目 量 |
0.01mm |
| 測定範囲 |
0.5mm |
 ノークラッチタイプ
面径小 (φ29)
測定子 XN1A-2付
 |
| 型 式 |
PCN-1A |
| 目 量 |
0.01mm |
| 測定範囲 |
0.5mm |
ノークラッチタイプ
測定子 XN1A-2付
 |
| 型 式 |
PCN-1B |
| 目 量 |
0.01mm |
| 測定範囲 |
0.8mm |
ノークラッチタイプ
測定子 XN1B-2付
 |
| 型 式 |
PCN-1L |
| 目 量 |
0.01mm |
| 測定範囲 |
1.0mm |
ノークラッチタイプ
ロング測定子付
測定子 XN1L-2付
 |
| 型 式 |
PCN-2 |
| 目 量 |
0.002mm |
| 測定範囲 |
0.28mm |
ノークラッチタイプ
測定子 XN2-2付
 |
| 型 式 |
PCN-2L |
新製品 |
| 目 量 |
0.002mm |
|
| 測定範囲 |
0.28mm |
ノークラッチタイプ
測定子 XN2L-2付
|
| 型 式 |
PCN-2B |
| 目 量 |
0.002mm |
| 測定範囲 |
0.2mm |
ノークラッチタイプ
測定子 XN2B-2付
 |
| 型 式 |
PCN-S |
| 目 量 |
0.001mm |
| 測定範囲 |
0.14mm |
ノークラッチタイプ
高精度
測定子 XNS-2付
 |
| 型 式 |
PCN-7A |
| 目 量 |
0.01mm |
| 測定範囲 |
1.5mm |
ノークラッチタイプ
内目盛付
測定子 XN1A-2付
 |
| 型 式 |
PCN-7C |
| 目 量 |
0.002mm |
| 測定範囲 |
0.6mm |
ノークラッチタイプ
内目盛付
測定子 XN2B-2付
 |
|
|
| ニューピクテスト PCNシリーズ 垂直形 |
| 型 式 |
PCN-5 |
| 目 量 |
0.01mm |
| 測定範囲 |
0.5mm |
ノークラッチタイプ
測定子 XN1A-2付
 |
| 型 式 |
PCN-6 |
| 目 量 |
0.002mm |
| 測定範囲 |
0.28mm |
ノークラッチタイプ
高精度
測定子 XN2-2付
 |
| 型 式 |
PCN-6S |
| 目 量 |
0.001mm |
| 測定範囲 |
0.14mm |
ノークラッチタイプ
高精度
測定子 XNS-2付
 |
| 仕 様 |
| 型 式 |
目 量
(mm) |
測定範囲
(mm) |
目盛仕様 |
最大許容誤差MPE (μm) |
測定力
(N) 以下 |
標準価格 |
１０目盛
指示誤差 |
１回転
指示誤差 |
全測定範囲
行き指示誤差 |
戻り誤差 |
繰返し
精密度 |
| PCN-0 |
0.01 |
0.5 |
0 - 25 - 0 |
5 |
-- |
6 |
4 |
3 |
0.3 |
14,940円 |
| PCN-1A |
0.01 |
0.5 |
0 - 25 - 0 |
5 |
-- |
6 |
4 |
3 |
0.3 |
14,630円 |
| PCN-1B |
0.01 |
0.8 |
0 - 40 - 0 |
5 |
-- |
9 |
4 |
3 |
0.3 |
14,630円 |
| PCN-1L |
0.01 |
1.0 |
0 - 50 - 0 |
5 |
-- |
10 |
5 |
3 |
0.3 |
17,720円 |
| PCN-2 |
0.002 |
0.28 |
0 - 140 - 0 |
2 |
-- |
4 |
3 |
1 |
0.3 |
17,200円 |

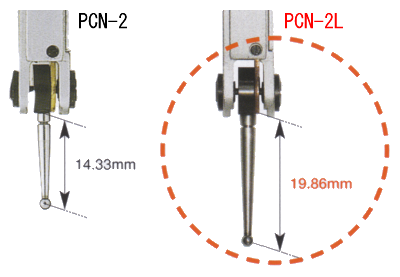

PCN-2L
(新製品) |
0.002 |
0.28 |
0 - 140 - 0 |
2 |
-- |
4 |
3 |
1 |
0.3 |
19,000円 |
| PCN-2B |
0.002 |
0.2 |
0 - 100 - 0 |
2 |
-- |
4 |
3 |
1 |
0.3 |
18,230円 |
| PCN-S |
0.001 |
0.14 |
0 - 70 - 0 |
2 |
-- |
4 |
3 |
1 |
0.3 |
18,980円 |
| PCN-7A |
0.01 |
1.5 |
0 - 25 - 0 |
5 |
10 |
16 |
5 |
3 |
0.3 |
15,590円 |
| PCN-7C |
0.002 |
0.6 |
0 - 100 - 0 |
2 |
5 |
7 |
4 |
1 |
0.3 |
19,830円 |
| PCN-5 |
0.01 |
0.5 |
0 - 25 - 0 |
5 |
-- |
6 |
4 |
3 |
0.3 |
14,210円 |
| PCN-6 |
0.002 |
0.28 |
0 - 140 - 0 |
2 |
-- |
4 |
3 |
1 |
0.3 |
16,010円 |
| PCN-6S |
0.001 |
0.14 |
0 - 70 - 0 |
2 |
-- |
4 |
3 |
1 |
0.3 |
19,080円 |
| 製品のワンポイント |
| ゲージ破損防止機能付溝入り測定子は、ピクテスト・ニューピクテスト全てに装備しています。 |
| 先端球φ3.0, φ1.0, φ0.8, φ0.5タイプもございます。 |
アクセサリー(オプション)  |
|
| 外観寸法図 |
| 型 式 |
L (mm) |
| PCN-1A, PCN-7A |
21.3 |
| PCN-1B |
22.2 |
| PCN-1L |
42.8 |
| PCN-2 |
17.94 |
| PCN-2L |
23.47 |
| PCN-2B, PCN-7C |
16.6 |
| PCN-S |
11.7 |
|
| 外観寸法図 |
| 型 式 |
L (mm) |
| PCN-0 |
21.3 |
 |
| 外観寸法図 |
| 型 式 |
L (mm) |
| PCN-5 |
21.3 |
| PCN-6 |
17.94 |
| PCN-6S |
11.7 |
 |
|
仕様及び外観は商品改良のため予告なく一部変更することがありますのでご了承下さい。
