デジタルゲージ 表示一体型タイプ


測定に応じた機種選択でより快適な測定が可能。
オレンジ色発色で暗い場所でもより見やすくなりました。
PDN series デジタルゲージ
PDN-21 合否判定機能付き
PDN-CC シリンダゲージ用
PDN-PP フライス刃高さ測定用
 外観寸法図

型 式 PDN-21
測定範囲 20mm
0.001mm 0.01mm 表示の切り替え
合否判定 ( OK +NG -NG )
極性の切り替え
型 式 PDN-51(生産終了)
測定範囲 50mm
0.001mm 0.01mm 表示の切り替え
合否判定 ( OK +NG -NG )
極性の切り替え
PDN-21 / PDN-51

測定力の変更
測定力の変更
測定力を変更することにより
逆さでも使用可能
ゲージスタンド (SIS-6C)
ゲージスタンド SIS-6C

オプション ( PDN-21用 )
GB-3D20 ( 平裏蓋 ) LL-D20 ( フィンガーレバー
PDN-21用 )
RE-4L ( レリーズ ) LL-PD ( リフティングレバー )
GB-3D20 平裏蓋 LL-D20 フィンガーレバー PDN-21用 RE-4 レリーズ LL-PD リフティングレバー

オプション ( PDN-21 PDN-51共通 )
IF-21 ( インプットアダプタ ) FW-1 ( フットスイッチ )
IF-21 インプットアダプタ
インプットアダプタは測定
データをキーボード信号に
変換して EXCEL などの
表計算ソフトのセルに直接
入力ができます。
( USB 端子接続で
ドライバー不要 )
FW-1 フットスイッチ

 仕  様
 型 式 PDN-21 PDN-51(生産終了)
 測定範囲 20mm 50mm
 最小表示量 0.001mm 0.01mm 切り替え可能
 精 度
 (量子化誤差を除く)
0.001mm 表示の場合 0.003mm
0.01mm 表示の場合 0.01mm
0.001mm 表示の場合 0.004mm
0.01mm 表示の場合 0.01mm
 測定力 1.5N 以下
( バネを外した場合は 0.31N 以下 )
4.0N 以下
( バネを外した場合は 1.0N 以下 )
 応答速度 1000mm/sec
 測定子 M2.5 P=0.45  X-2付き M2.5 P=0.45  X-9付き
 表示部の回転 約 280°
 電 源 AC100〜240V ±10%  50/60Hz ( 付属のACアダプタ使用のこと )
 使用温度 0〜40℃ ( 結露無き事 )
 付属品 ACアダプタ PD-05A         フィンガーレバー LL-D50 ( PDN-51のみ )

 機 能

 PDN-21 PDN-51 共通
表示切り替え 0.001mm 0.01mm 表示の切り替え
合否判定 規格値設定により OK±NG の3段階判定
   ( OK緑色 +NG赤色 -NG赤色 )
極性の切り替え スピンドルを押し上げて +表示もしくは -表示

 データ出力 RS-232C出力準拠
 標準価格 34,300円 65,000円

 オプション

 PDN-21用  PDN-21 PDN-51 共通
GB-3D20 平裏蓋 IF-21 インプットアダプタ
RE-4L レリーズ FW-1 フットスイッチ
LL-D20 フィンガーレバー 測定圧の変更 バネを交換することにより測定圧の変更が可能です※
LL-PD リフティングレバー

※測定圧の変更を希望される場合はお近くの販売店または当社営業所までご相談下さい。




このページの先頭へ戻る |


型 式 PDN-CC シリンダーゲージ用
測定範囲 20mm
0.001mm 0.01mm 表示の切り替え
合否判定 ( OK +NG -NG )
極性の切り替え
PDN-CC シリンダゲージ用
仕  様
型 式 PDN-CC
測定範囲 20mm
最小表示量 0.001mm 0.01mm 切り替え可能
精 度
( 量子化誤差を除く )
0.001mm 表示の場合 0.003mm
0.01mm 表示の場合 0.01mm
測定力 1.5N 以下
応答速度 1000mm/sec
表示部の回転 約 280°
電 源 AC100〜240V ±10%  50/60Hz
( 付属のACアダプタ使用のこと )
使用温度 0〜40℃ ( 結露無き事 )
データ出力 RS-232C出力準拠
裏 蓋 GB-3D20 ( 平裏蓋 )
標準価格 65,000円

機 能

シリンダゲージ用
0.001mm 0.01mm 表示の切り替え
合否判定 ( OK緑色 +NG赤色 -NG赤色 )
極性の切り替え

オプション PDN-21 と同様

お手持ちのシリンダゲージに取り付けることにより測定が可能となります。
( シリンダゲージは別売り )
シリンダゲージ
CCシリーズ CGシリーズ
CC-02 6 - 10mm
CC-01 10 - 18mm CG-01 10 - 18mm
CC-1 18 - 35mm CG-1 18 - 35mm
CC-2 35 - 60mm CG-2 35 - 60mm
CC-3 50 - 100mm CG-3 50 - 100mm
CC-3C 50 - 150mm CG-3C 50 - 150mm
CC-4 100 - 160mm CG-4 100 - 160mm
CC-5 160 - 250mm CG-5 160 - 250mm
CC-6 250 - 400mm CG-6 250 - 400mm

PDN-CC 使用例
PDN-CC 使用例



このページの先頭へ戻る |


型 式 PDN-PP フライス刃高さ測定用
測定範囲 20mm
0.001mm 0.01mm 表示の切り替え
合否判定 ( OK +NG -NG )
極性の切り替え
PDN-PP フライス刃高さ測定用
仕  様
型 式 PDN-PP
測定範囲 20mm
最小表示量 0.001mm 0.01mm 切り替え可能
精 度
( 量子化誤差を除く )
0.001mm 表示の場合 0.003mm
0.01mm 表示の場合 0.01mm
測定力 1.5N 以下
応答速度 1000mm/sec
表示部の回転 約 280°
電 源 AC100〜240V ±10%  50/60Hz
( 付属のACアダプタ使用のこと )
使用温度 0〜40℃ ( 結露無き事 )
データ出力 RS-232C出力準拠
標準価格 65,000円

機 能

フライス刃高さ測定用
0.001mm 0.01mm 表示の切り替え
合否判定 ( OK緑色 +NG赤色 -NG赤色 )
極性の切り替え

オプション PDN-21 と同様

PDN-PP 使用例
一刃目を基点 ( 0 ) とし基点に対して二刃目以降の刃の高さを測定します。
PDN-PP 使用例



このページの先頭へ戻る |


外観寸法図

PDN-21 / PDN-CC / PDN-PP

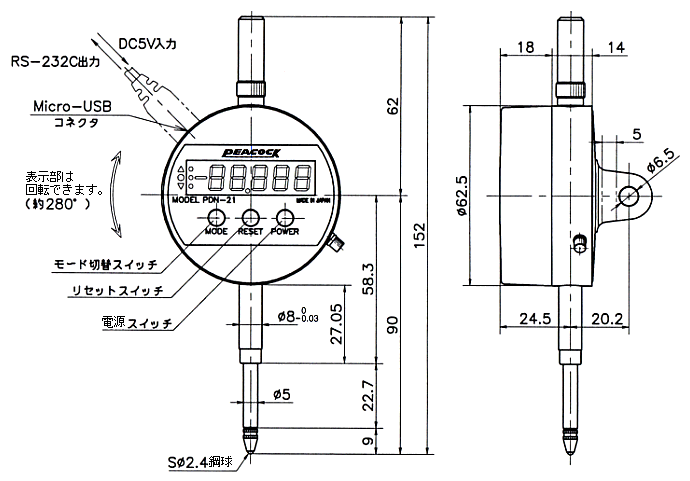

外観寸法図 PDN-21 PDN-CC PDN-PP


PDN-51(生産終了)

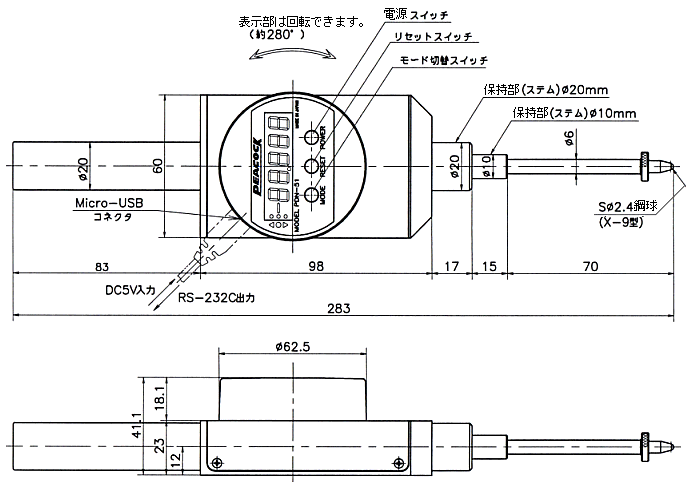

外観寸法図 PDN-51
