 高精度＆高分解能 |
最小表示 0.1μm (D-10HS型) |
| |
最小表示 0.5μm (D-10SS型) |
| 目に優しい |
ブルーデジタル表示 (C-100HS型) |
| |
周囲の明るさに併せて３段階の輝度を選択 |
| データ送信 |
USB接続 「EXCEL」 のセルに送信 |
| |
USBケーブルで繋ぎ通信ソフトは不要 |
|
 替え測定子の例 |
カウンター用アクセサリ |
| XB-802 |
XT-2C |
XB-707 |
SW-1 |
USB-A-B |
LL-D20 |
 |
 |
 |
 |
 |
 |
φ2mm L=7mm
フラット |
先端針状 |
ブレード
B=5mm T=1mm |
フットスイッチ
データ送信用 |
USBケーブル
TypeA-TypeB |
フィンガーレバー |
| 検出器 （デジタルリニアゲージ） |

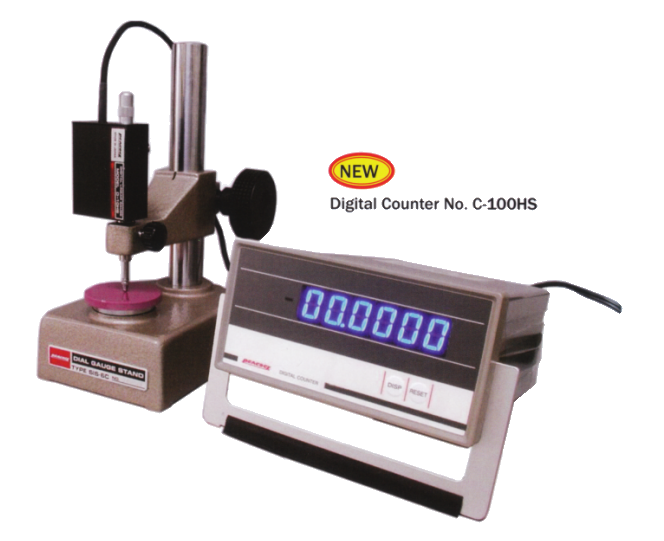

表示部（デジタルカウンター C-100HS型） |

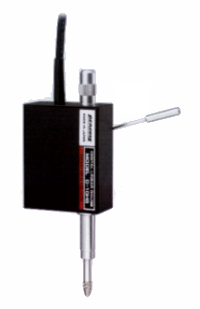

| ● D-10HS型 |
0.1μm分解タイプ |
● 筐体 |
アルミフレームで強度UP
パネルに取付・机上スタンド |

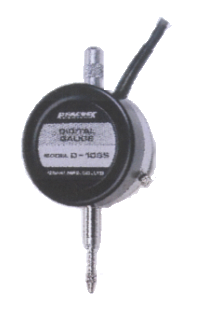

| ● D-10SS型 |
0.5μm分解タイプ |
● 電源 |
ワイドレンジ
AC90V～AC240V |
| ● 替え測定子はダイヤルゲージと互換 |
● 送信 |
USB出力でデータ送信
ケーブルは USB(A) - USB(B) |
● 光学硝子で指示安定を向上
(スケールピッチ8μm) |
● 表示 |
ブルー色で表示
３段階の輝度を選択 |
● 保持はダイヤルゲージ規格と同じ
(ステム径φ8㎜) |
|
| 検出器 （デジタルリニアゲージ） |
型 名 |
D-10HS
 |
D-10SS
 |
| 最小分解能 |
0.1μm |
0.5μm |
| 指示安定度 |
0.5μm |
1.0μm |
| 付属品 |
引き上げレパー |
レバーはオプション |
| 測定範囲 |
10mm |
| 測定力 |
1.0N 以下 |
| 使用温度 |
＋5℃ ～ +40℃ |
| ケーブル長さ |
2m |
| 測定子 |
X-1型 (鋼球Ｓφ2.4mm Ｍ2.5×0.45mm) |
| 保持部 |
スデム保持 (Φ8mm)
(D-10SS型は耳金保持も可) |
| スケール |
光学スケール (ピッチ8μm) |
| コネクタ |
タジミ型 (ER03-R8F)
替え測定子群 (ダイヤルゲージ用) |
| オプション |
フィンガーレバー
リフテングレバー |
| 標準価格 |
67,000円 |
51,500円 |

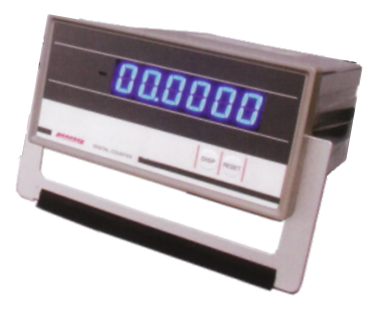

| 表示部（デジタルカウンター C-100HS型） |
型 名 |
C-100HS (新製品)
 |
| 表示単位 |
内部で切り替え (ｍｍ表示で出荷) |
| 表示桁数 |
土99.9999mm (土9.99999吋)
土99.9995mm (土9.99995吋) |
| 計数方向 |
内部で切り替え (アップ方向で出祠) |
| RESET |
RESET 釦長押しで RESET
RESET 釦短押しで データ送信 |
| DISP sw |
１回押しで明るい高輝度
２回押しで暗い暗輝度
３回押しでOFF消灯 |
| POWER sw |
メイン電源の ON／OFF
背面のＰＯＷＥＲ swで ON／OFF |
| 出 力 |
背面の ＵＳＢ(Ｂ) タイプで出力 |
| リモート |
背面のφ3.5mm 瑞子に接続 |
| 電 源 |
ＡＣ90V ～ ＡＣ240Ｖ |
| 付属品 |
机上用スタンド |
| 寸 法 |
幅165mm 高さ67mm 奥行148mm |
| 標準価格 |
228,500円 |
|
仕様及び外観は商品改良のため予告なく一部変更することがありますのでご了承下さい。
