0-0 ピクテスト PCCシリーズ


さらに進化した、0-0 ピクテスト PCC-1X
さらに進化した、0-0 ピクテストPCC-1Xは振れ、芯出し、平行度出し専用測定器です。
振れ方向が一目でわかる色別タイプ
左右5目盛り付き (標準測定子取付時 0.01mm)
指針可動量は1回転未満で、読み間違いがありません。
型 式 PCC-1X
繰り返し精度 3μm
もどり誤差 4μm
振れ方向がひと目でわかる2色タイプ
切換レバータイプ
0を基準に左右5目盛以内読み取れます。 ( 目量 0.01mm )
測定子 XP1L-2付
標準価格 7,200円
PCC-1X

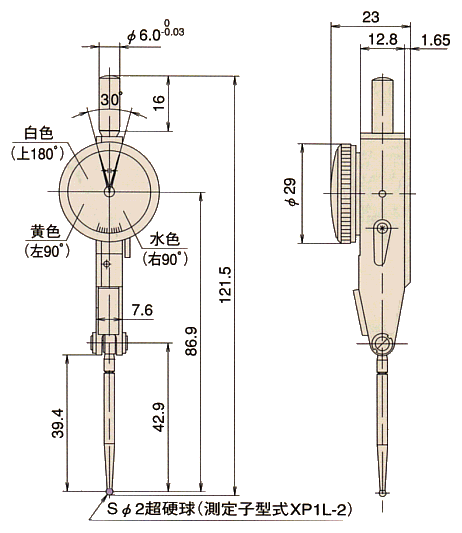

外観寸法図
外観寸法図 PCC-1X


このページの先頭へ戻る |

0-0 ピクテスト 芯出し・平行出し PCCシリーズ
0-0 ピクテストは、芯出し・平行度出し等の基準出し専用器です。しかも、低価格です。
0-0 ピクテストの目盛板は、ゼロ点だけですから用途に合わせ測定子の長さや形状を
変えたものを取付け使用できます。
読み間違いをなくするため、指針の回転は、1回転未満にしてあります。
ゲージ破損防止測定子は、全器種に付いています。
PCC-1 PCC-1Y PCC-2 PCC-2Y

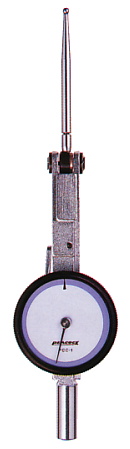

型 式 PCC-1
繰り返し精度 3μm
もどり誤差 4μm
標準タイプ
切換レバータイプ
測定子 XP1L-2付
標準価格 7,200円

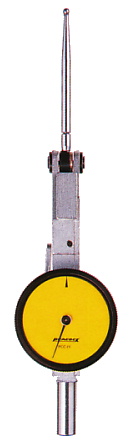

型 式 PCC-1Y
繰り返し精度 3μm
もどり誤差 4μm
標準タイプ
切換レバータイプ
イエロー文字盤
測定子 XP1L-2付
標準価格 7,200円

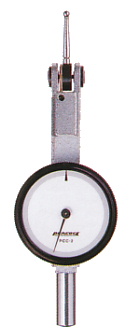

型 式 PCC-2
繰り返し精度 3μm
もどり誤差 3μm
高感度タイプ
ノークラッチタイプ
測定子 XN2-2付
標準価格 8,700円

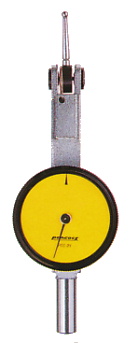

型 式 PCC-2Y
繰り返し精度 3μm
もどり誤差 3μm
高感度タイプ
ノークラッチタイプ
イエロー文字盤
測定子 XN2-2付
標準価格 8,700円

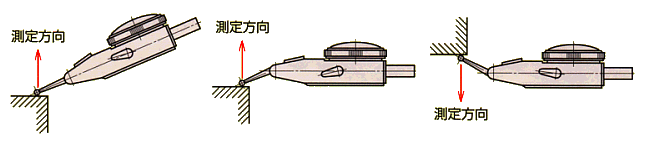

測定例
0-0ピクテスト測定例
測定子のあて方による角度誤差の影響は受けません。 ( 上図のような使い方をしても支障ありません。)



指針可動範囲
指針可動範囲 PCC-1, PCC-1Y 指針可動範囲 PCC-2, PCC-2Y
PCC-1, PCC-1Y
0.9mm
PCC-2, PCC-2Y
0.25mm

ゼロ点設定範囲
ゼロ点設定範囲 PCC-1, PCC-1Y ゼロ点設定範囲 PCC-2, PCC-2Y
PCC-1, PCC-1Y
±0.4mm ( 0.8mm )


PCC-2, PCC-2Y
±0.1mm ( 0.2mm )

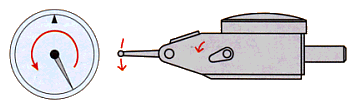

切換レバータイプ
切換レバータイプ
切換レバーを切換えることにより指針は反対方向に回転します。
切換レバータイプ

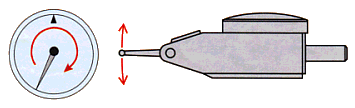

ノークラッチタイプ
ノークラッチタイプ
