穴の深さ、狭い溝の深さや段差の測定に適します。 |
|
豊富な器種より用途に合わせお選び下さい。 |
|
 ダイヤルデップスゲージ Ｔシリーズ |
| 型 式 |
T-1 |
| 目 量 |
0.01mm |
| 測定範囲 |
0〜160mm |
 測定子20mmとび 8本付属
ダイヤルゲージ測定範囲20mm
ベース長さ120mm
|
測定子形状
 |
|
 |
| 型 式 |
T-1W |
| 目 量 |
0.01mm |
| 測定範囲 |
0〜220mm |
継足ロット 20、40、60、80mm 4本付属
ダイヤルゲージ測定範囲20mm
ベース長さ100mm
|
測定子形状
 |
|
 |
| 型 式 |
T-2 |
| 目 量 |
0.01mm |
| 測定範囲 |
0〜10mm |
ベース長さ60mm
|
測定子形状
 |
|
 |
| 型 式 |
T-2W |
| 目 量 |
0.01mm |
| 測定範囲 |
0〜20mm |
ベース長さ75mm
|
測定子形状
|
|
 |
| 型 式 |
T-3 |
| 目 量 |
0.01mm |
| 測定範囲 |
0〜10mm |
ベース長さ60mm
|
測定子形状
 |
|
 |
| 型 式 |
T-4 |
| 目 量 |
0.001mm |
| 測定範囲 |
0〜1mm |
ベース長さ40mm
|
測定子形状
 |
|
 |
| 型 式 |
T-2B |
| 目 量 |
0.01mm |
| 測定範囲 |
0〜5mm |
ベース長さ75mm
|
測定子形状
 |
|
 |
| 型 式 |
T-2C |
| 目 量 |
0.01mm |
| 測定範囲 |
0〜10mm |
ベース長さ75mm
|
測定子形状
 |
|
 |
| 型 式 |
T-6A |
| 目 量 |
0.01mm |
| 測定範囲 |
0〜10mm |
丸ベースタイプ 外径φ25mm
ニードル測定子径φ2.0mm
|
| 型 式 |
T-6B |
| 目 量 |
0.01mm |
| 測定範囲 |
0〜10mm |
丸ベースタイプ 外径φ25mm
ニードル測定子径φ1.0mm
 |
| 仕 様 |
| 型 式 |
測定範囲
(mm) |
指示誤差
(μm) |
ダイヤルゲージ |
ベース |
標準価格 |
| 使用ゲージ |
目 量
(mm) |
測定範囲
(mm) |
測定力
(N) 以下 |
長さ
(mm) |
幅
(mm) |
| T-1 |
0〜160 |
±20 |
207F-T |
0.01 |
20 |
2.0 |
120 |
14 |
33,480円 |
| T-1W |
0〜220 |
±20 |
207WF-T |
0.01 |
20 |
2.0 |
100 |
11 |
28,020円 |
| T-2 |
0〜10 |
±15 |
107F-T |
0.01 |
10 |
1.4 |
60 |
14 |
21,630円 |
| T-2W |
0〜20 |
±20 |
207WF-T |
0.01 |
20 |
2.0 |
75 |
11 |
19,470円 |
| T-2B |
0〜5 |
±20 |
196B-T |
0.01 |
5 |
1.4 |
75 |
11 |
20,910円 |
| T-2C |
0〜10 |
±15 |
107F-T |
0.01 |
10 |
1.4 |
75 |
11 |
15,350円 |
| T-3 |
0〜10 |
±15 |
107F-T |
0.01 |
10 |
1.4 |
60 |
外観図示 |
23,900円 |
| T-4 |
0〜1 |
±5 |
5F (内逆目盛付) |
0.001 |
1 |
1.5 |
40 |
10 |
42,030円 |
| T-6A |
0〜10 |
±15 |
107F-T |
0.01 |
10 |
1.4 |
外観図示 |
外観図示 |
32,860円 |
| T-6B |
0〜10 |
±15 |
107F-T |
0.01 |
10 |
1.4 |
外観図示 |
外観図示 |
32,860円 |
| 製品のワンポイント |
| 用途別特殊ベース形状のデプスゲージも多数製作実績がございますので是非お問い合わせ下さい。 |
|

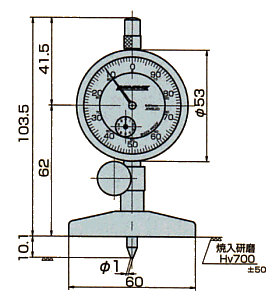

外観寸法図 T-1
 |
外観寸法図 T-1W
|
外観寸法図 T-2
 |
外観寸法図 T-2W
|
外観寸法図 T-3
 |
外観寸法図 T-4
|
外観寸法図 T-2B
|
外観寸法図 T-2C
 |
外観寸法図 T-6A
|
外観寸法図 T-6B
|
|
仕様及び外観は商品改良のため予告なく一部変更することがありますのでご了承下さい。
