リニアゲージ
矩形波出力タイプ 生産終了
NEWタイプ DN-10/DN-10S/DN-20/DN-20S->

●中継コードを長くしてご利用できます。(10〜50m)
●ノイズの多い環境での仕様に適します。
●5μm分解能力で測定できます。

リニアゲージ 矩形波出力タイプ

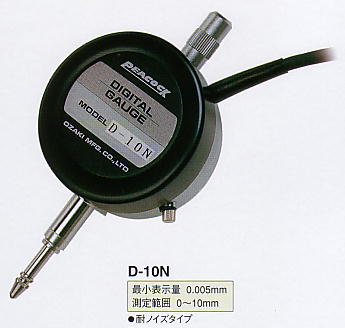

Photo1 D-20N 出力線図・中継コード
■仕 様
型 式 D-10N D-20N
測定範囲 10mm 20mm
最小表示量 0.005mm/0.01mm
精 度
(量子化誤差を除く)
0.01mm 0.01mm
測定力 1.0N以下 1.2N以下
コード長さ 2m
保持方法 φ8mmステムもしくは耳金付裏ぶた(φ6.5mm穴)
測定子 M2.5×0.45 Sφ2.4mm(鋼球付 X−2)
使用温度 0〜40
質 量 220g 300g
出力信号 90°位相差、20μmピッチ(コネクタ R03−PB8M タジミ製)
矩形波(Low=0V High=8V)
適合するカウンタ C-500/C-700
CM-5B

C-5;生産終了(在庫限り)
CP-5;生産終了
標準価格 45,000 50,000
機 能 ●ケーブルを延長して(10m〜50m)ご使用になるときの推奨品です。
●測定環境状態が比較的ノイズを発生する場所にセットするときの推奨品です。
オプション ●中継コード(2、3、5、10mは標準、これ以外の長さは特別仕様で製作扱いしております。)
●リニアゲージのケーブル自体を長くする場合は特別仕様になります。
配線の注意事項 ●信号線は他の動力線と別ダクト配線してください。

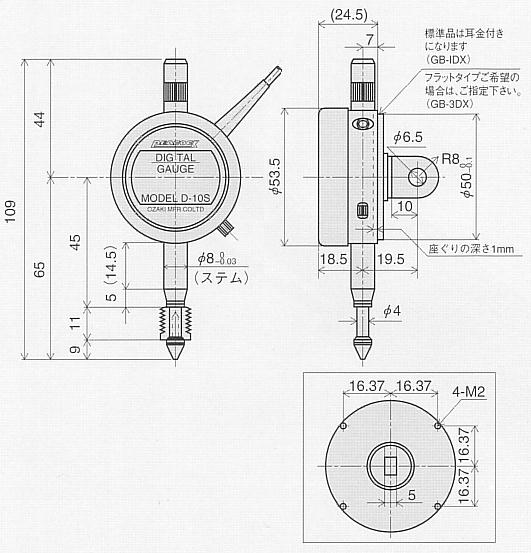

D-10N外観寸法図

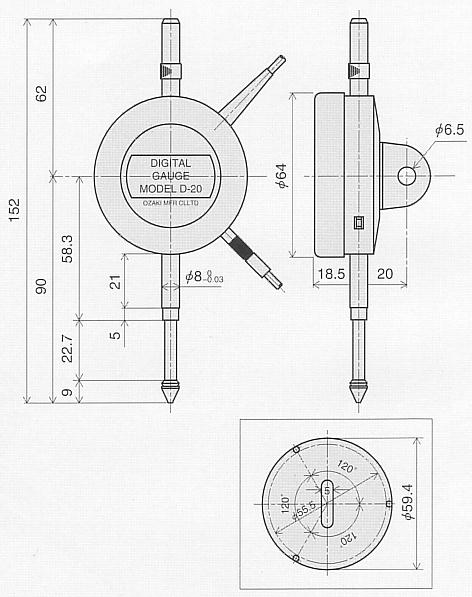

D-20N外観寸法図


製品情報MENUへ戻る

●仕様及び外観は予告なく変更される場合がございますのでご了承下さい。
●標準価格に消費税は含まれておりません。ご購入の際、消費税を別途申し受けますのでご了承下さい。
直線上に配置
