 リニアゲージ ゲージ部の共通仕様 |
| 項 目 |
共通仕様 |
| 対象ゲージ |
出力信号 (A) |
DL-2S / D-5S / D-10S / D-20S / D-50S / D-100S / D-10SS |
| 出力信号 (B) |
DL-2 / D-5 / D-10 / D-20 / D-50 / D-100 / D-5UZ |
| 変異変換方式 |
ガラスリニアスケール方式 (スケールピッチP=20µm) (D-10HSは8µmピッチ) |
| 電源 |
＋12V±5% (消費電力40mA) |
| 信号ケーブル長さ |
2m (延長する中継ケーブルは2m、3m、5m、10mが用意されています)
4芯シールド線、耐油タイプ |
| 出力コネクタ、受信用コネクタ |
ゲージ側 (R03-PB8M) カウンタ側 (R03-R8F) タジミ製 |
| 出力信号(A) 0.5µm / 1µm分解能力 |
90°位相差を持った2相の信号、20µmピッチ 正弦波 |
| 出力信号(B) 5µm / 10µm分解能力 |
90°位相差を持った2相の信号、20µmピッチ 近似正弦波 |
| 出力信号(C) 5µm / 10µm分解能力 |
90°位相差を持った2相の信号、20µmピッチ 矩形波 (対象ゲージ DN-10 / DN-20) |
| 出力信号(D) 0.1µm分解能力 |
90°位相差を持った2相の信号、8µmピッチ 正弦波 (対象ゲージ D-10HS) |
| 使用温度 |
0〜40℃ (高温型を除く) |
| 出力周波数 |
0〜50Kz |
| 測定子 |
ネジ部M2.5×P=0.45 (ダイヤルゲージの測定子が利用できます。) |
出力信号 (A)波形 (1µm分解能)
1µmパルスは5倍周させてから1µm = 1パルス発生させます。 |

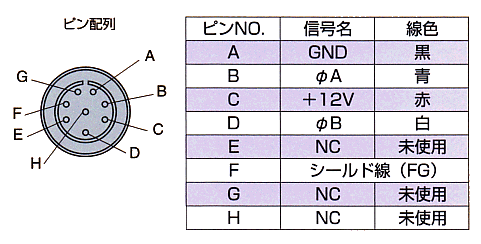

信号コネクタ R03-PB8M (多治見電気)
 |
仕様及び外観は商品改良のため予告なく一部変更することがありますのでご了承下さい。
