合否判定コンパレータシステム
生産終了

● Ｃ-５、Ｃ-５Ｓに合否判定を拡張させるユニット（ＣＯＭ-５）です。 ● 同じくＣＰ-５、ＣＰ-５Ｓに拡張させるユニット（ＣＯＭ-６）です。 ● 判定はＬＥＤ表示、制御用にリレー接点で出力します。

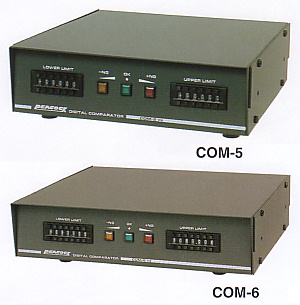

合否判定コンパレータ

■仕　様
型　式	COM-5	COM-6
判定の設定	デジタルスイッチ±付き５桁 （−９９．９９９〜＋９９．９９９）	デジタルスイッチ±付き６桁 （−９９９．９９９〜＋９９９．９９９）
外形寸法	２００（Ｗ）×２３０（Ｄ）×５５（Ｈ）ｍｍ	２４０（Ｗ）×２３０（Ｄ）×５５（Ｈ）ｍｍ
適合する カウンタ	C-5 / C-5S 生産終了（在庫限り）	CP-5 / CP-5S 生産終了
標準価格	85,000円	99,000円
電　源	カウンタからの電源で動作（＋１２Ｖ　８０ｍＡ）
判定段数	−ＮＧ　ＯＫ　＋ＮＧ
判定表示	−ＮＧ（黄色）　ＯＫ（青色）　＋ＮＧ（赤色）
判定出力	リレー接点（接点保護回路付き）---ａ接点（松下ＮＲ−Ｈ−１２Ｖ　相当品） 接点容量ＡＣ１１０Ｖ　５ＶＡ　（ＤＣ３０Ｖ　１Ａ）
出　力 レセプタクル	ＰＲＣ０３−２３Ａ１０−４Ｍ（タジミ） （プラグＰＲＣ０３−１２Ａ１０−４Ｆ１０．５　１個附属します）
応答速度	約２０ｍｓｅｃ以内（リレー接点の速度に依存します）
付属品	●ＢＣＤ信号ケーブル----------------４０ｃｍ　１本 ●合否判定出力プラグ---------------１個 ●上下にカウンタと重ね固定用プレート---２枚
機　能	●電源投入で常時−ＮＧ　ＯＫ　＋ＮＧのいずれか判定表示、出力しています。 ●設定（ＬＯＷＥＲ）側では設定値ＯＫと判定します。（出荷時の設定） ●設定（ＵＰＰＥＲ）側では設定値ＮＧと判定します。（出荷時の設定）
オプション	●コントロール入力（合否判定制御入力） 　合否判定表示、リレー出力をＣＯＮＴＲＯＬ ＯＮ状態時のみ表示、出力させる機能 　背面のオプション端子に設置（ＰＲＣ０３−２３Ａ　１０−３Ｍ） ●ブザーの設置 　内部にブザーを設置して−ＮＧ、ＯＫ、＋ＮＧのいずれかでブザーを鳴らす。
こんな使い方 もできます。	●コンパレータを２台重ねて多段の合否判定が可能です。（分岐ＢＣＤケーブルが必要です） 　（−ＮＧ　ＯＫ１　ＯＫ２　ＯＫ３　＋ＮＧ等のＯＫを区分判別する）

■オプション

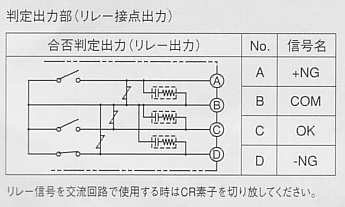

リレー接点出力回路		コントロール入力回路

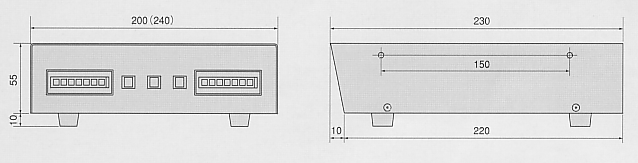

■外観寸法図　ＣＯＭ-５　（　）内寸法は、ＣＯＭ-６

---
