振れ測定用カウンタ
生産終了 NEWタイプ C-500/C-700
| ●振れ測定に適したPEAK-PEAKカウンタです。 ●測定モードは最大値、最小値、振れ値の３モードで切替表示 ●演算は高速で処理してます。 （ＣＰＵを使わずハード回路の比較回路で処理してます） |
 |
振れ測定用カウンタ
| ■仕 様 | ||
| 型 式 | PP-4 | PP-4S |
| 最小表示量 | 0.01mm | 0.001mm |
| 表 示 | ＬＥＤ（赤色）表示 ±９９．９９ｍｍ | ＬＥＤ（赤色）表示 ±９．９９９ｍｍ |
| 応答速度 | 600mm/sec | 300mm/sec |
| 合否判定測定 | デジタルスイッチ符号（±）付き４桁（±９９．９９） | デジタルスイッチ符号（±）付き４桁（±９．９９９） |
| 合否判定 | ＰＥＡＫ-ＰＥＡＫ値に対して合否判定をしています。（ＯＫ ＮＧの２段階判定） | |
| 判定出力 | ＮＧ発生時点でＮＧ出力（リレー接点ａ接点） リレー（オムロン Ｇ６Ｅ-１３４Ｐ-ＵＳ１２Ｖ） | |
| 制御入力 （ＳＴＡＲＴ/ＳＴＯＰ） |
接点入力「ＯＮ」で測定開始「ＯＦＦ」で終了（測定中はＵＳＥランプ点灯） | |
| 表示切替 | ４連動スイッチで動作「ＮＯＲＭＡＬ」「ＭＡＸ」「ＭＩＮ」「ＰＥＡＫ/ＰＥＡＫ」の切替表示 | |
| 測定中断制御入力 | 接点入力「ＯＮ」でＰ-Ｐ測定中断中「ＯＦＦ」で解除 | |
| データ出力 | 表示チャンネルを出力 ＢＣＤ正論理、全桁パラレル出力 オープンコレクタ（ＴＤ６２１０４相当品） | |
| 使用温度 | ０〜４０℃／保存温度−５〜５０℃ | |
| 電 源 | ＡＣ１００Ｖ（９０Ｖ〜１１０Ｖ） ５０/６０Ｈｚ（電源コード２ｍプラグ付き） | |
| 質 量 | 3.5kg | |
| 外形寸法 | ３００（Ｗ）×２８０（Ｄ）×１１０（Ｈ）ｍｍ（ゴム足１０ｍｍを除く） | |

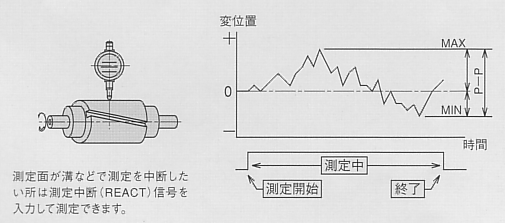

| 動作説明 | ●ワークを回転した状態で測定開始「ＯＮ」強制的にカウンタをリセットさせデータの取り込みを開始します。 測定が終了した時点で測定終了「ＯＦＦ」信号入力、データと判定がホールドされ測定完了。 ●測定中に測定したくない箇所がある場合（歯車、キー溝等）は中断信号「ＲＥＡＣＴ」を「ＯＮ」させ 測定を中断します。解除は「ＯＦＦ」で再び中断前のデータと比較測定を開始します。 |
|
| 適合する リニアゲージ |
DL-2 / D-5 / D-10 / D-20 | DL-2S / D-5S / D-10S |
| 標準価格 | 290,000円 | 290,000円 |
| 付属品 | ●ＳＴＡＲＴ/ＳＴＯＰ入力コネクタ-------１個（ＰＲＣ０３-１２Ａ１０-４Ｆ１０．５） 合否判定出力コネクタ------------１個（ＰＲＣ０３-１２Ａ１０-３Ｆ１９．５ タジミ製） |
|

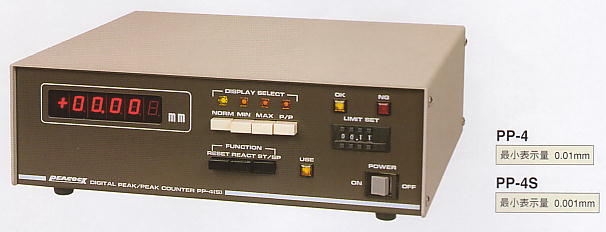

| ■振れ測定用カウンタ ＰＰ-４、ＰＰ-４Ｓ 資料 | |
