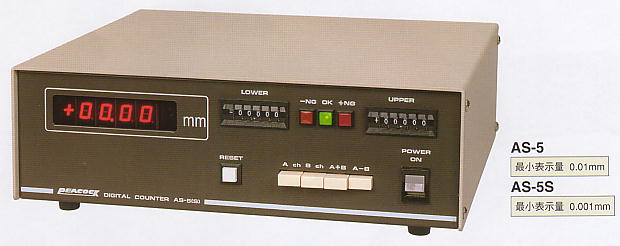

加減算カウンタ
AS-5, AS-5S ; 生産終了

●和（ＡＤＤ）、差（ＳＵＢ）の演算処理をして表示します。   ●連続して流れているワークの測定に威力を発揮します。   ●＋ＮＧ、ＯＫ、−ＮＧの合否判定機能付きです。

加減算カウンタ

■仕　様
型　式	AS-5	AS-5S
最小表示量	0.01mm	0.001mm
表示桁数	±９９．９９ ＬＥＤ（赤色）表示	±９９．９９ ＬＥＤ（赤色）表示
合否判定測定	デジタルスイッチ符号（±）付き５桁 ±９９．９９	デジタルスイッチ符号（±）付き６桁 ±９９．９９９
応答速度	600mm/sec	300mm/sec
量子化誤差	１カウント
判定出力	リレー接点（ａ接点）出力　リレー（Ｇ６Ｅ-１８４Ｐ-ＵＳ ＤＣ１２Ｖ　オムロン）
表示切替	３連動スイッチで動作「Ａチャンネル単独」「Ｂチャンネル単独」「Ａ＋Ｂ」「Ａ−Ｂ」
データ出力	選択表示されているチャンネルのデータを出力　ＢＣＤ正論理パラレル（ＭＣ １４０５０相当品）
使用温度	０〜４０℃／保存温度−５〜５０℃
電　源	ＡＣ１００Ｖ（９０Ｖ〜１１０Ｖ）　５０/６０Ｈｚ（電源コード２ｍプラグ付き）
質量/外形寸法	５ｋｇ／３００（Ｗ）×２８０（Ｄ）×１１０（Ｈ）ｍｍ（ゴム足を除く）
機　能	●加算（ＡＤＤ）、減算（ＳＵＢ）の値は表示範囲まで演算 　　ＡＳ−５　０〜±９９．９９ 　　ＡＳ−５Ｓ　±９９．９９９ ●リセットはＡチャンネルＢチャンネル同時に動作（単独でのリセットは不可能）
適合する リニアゲージ （２台を使用します）	DL-2 / D-5 / D-10 / D-20 D-50 / D-100 / D-5UZ D-10N / D-20N	DL-2S / D-5S / D-10S / D-20S D-50S / D-100S
標準価格	290,000円	290,000円
付属品	●合否判定出力コネクタ-----１個（ＰＲＣ０３-１２Ａ１０-４Ｆ１０．５ タジミ製）
オプション	●合否判定出力の制御コネクタ

■加減算カウンタ　ＡＳ-５、ＡＳ-５Ｓ　資料
使　用　例 Ａ寸法とＢ寸法の差を表示させ組立 するスペーサー寸法を選択します。	使　用　例 連続して流れてくるワーク（上下に 振動）を停止させず測定します。	使　用　例 Ａ面とＢ面の段差を測定 します。

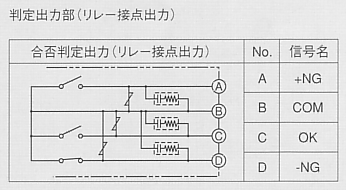

ＯＫ、±ＮＧ出力 ※リレー信号を交流回路で使用する時はＣＲ素子を切り放してください。

---
