PEACOCK SINCE 1916 株式会社 尾崎製作所 TEL 03(3966)1101(代)

曲率表示、乗数設定カウンタ

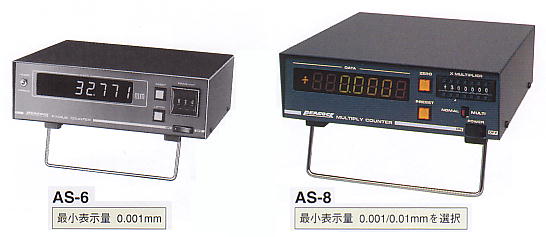

AS-6, AS-8 ; 生産終了

●R面の一部を測定して曲率半径(直径)を演算表示(AS-6)します。
●デザインされた複雑な曲線のRを測定表示します。
●測定値を設定値で乗算表示、倍率を自由に変換して表示(AS-8)
  (レバーを用いた測定、光学機器の倍率を用いた測定等に適します)

曲率表示、乗数設定カウンタ
■仕 様
型 式 AS-6
最小表示量 0.001mm
曲率半径(直径) 0〜R=9999.999mm(約10m)
曲率半径計算式(R)
スパン設定(a) デジタルスイッチ(6桁設定)
スパン設定範囲 0.001〜999.999mm
表示切替 NORMAL表示 RADIUS表示
量子化誤差 1カウント
データ出力 セントロニクス準拠(プリンタPDP−1に接続可能)
データホールド ラッチスイッチONでホールド表示します。
電 源 AC100V(90V〜110V) 50/60Hz
質 量 2.2kg
外形寸法 (W)200×(D)230×(H)60mm
機 能 ●NORMAL0.000時にRADIUS表示させますと「Error」を表示します。
 (曲率半径の値が無限大に成るため)
●曲率半径の値が10m以上になると、表示範囲をオーバーするため「Error」を
 表示します。
適合するリニアゲージ D-5S / D-10S / D-20S
標準価格 265,000
オプション ●ライダーゲージ(指定するスパンで製作します)
●レンズメータ(指定する径で製作しております)

■仕 様
型 式 AS-8
最小表示量 0.001mm/0.01mm
表示切替 ●NORMAL----変位量をそのまま表示します。
●MULTI------乗数量を表示します。
表 示 LED±付き6桁/7桁(出荷時は6桁設定)
乗数計算式 〔NORMAL〕の値×〔設定値〕 (0.000×*.****)
乗数の設定 デジタルスイッチ6桁 (0.00001〜±9.99999)
データ出力 BCD全桁パラレル、正論理
電 源 AC100V(90V〜110V) 50/60Hz
質 量 2.3kg
外形寸法 (W)200×(D)230×(H)60mm
機 能 ●設定により倍率変換表示します。
 (例)設定+2.00000=2倍表示します。
    設定+5.00000=5倍表示します。
    設定+0.03937=インチ換算表示します。
●プリンタ〔PDP−1〕と接続して記録可能
適合するリニアゲージ デジタルリニアゲージ全器種(1μmで使用時は1μm用のゲージを使用)
標準価格 165,000
オプション ●外部リセット/ラッチコネクタ付き
●デジタルマイクロメータヘッド入力タイプ

■曲率表示、乗数設定カウンタ AS-6、AS-8 使用例
●レンズメータ
●ライダーゲージ
θ=60度で2倍に設定
θ=90度で4.828倍に設定

●Vブロック測定
α=120度で0.928倍に設定
α=90度で0.828倍に設定

●レバー比測定
