デジタルゲージ応用製品 デジタルデップスゲージ


穴の深さ、狭い溝の深さや段差の測定に適しています。
お客様のご要望に合せたベース・測定子の製作もいたします。(特別注文)
デジタルデップスゲージ
型 式 T2-205W
販売終了
型 式 T2-257W
販売終了
最小表示量 0.001mm 最小表示量 0.01mm
測定範囲 0〜20mm 測定範囲 0〜20mm
T2-257W

型 式 T1-205
販売終了
型 式 T1-257
販売終了
最小表示量 0.001mm 最小表示量 0.01mm
測定範囲 0〜20mm 測定範囲 0〜20mm
T1-257
型 式 T2-127
販売終了
最小表示量 0.01mm
測定範囲 0〜10mm
T2-127

型 式 T3-127
販売終了
最小表示量 0.01mm
測定範囲 0〜10mm
T3-127
型 式 T5-127
販売終了
最小表示量 0.01mm
測定範囲 0〜10mm
T5-127
型 式 T6-127
販売終了
最小表示量 0.01mm
測定範囲 0〜10mm
T6-127

仕  様
型  式 T2-205W
販売終了
T2-257W
販売終了
T1-205
販売終了
T1-257
販売終了
T2-127
販売終了
T3-127
販売終了
T5-127
販売終了
T6-127
販売終了
最小表示量 0.001mm 0.01mm 0.001mm 0.01mm 0.01mm 0.01mm 0.01mm 0.01mm
指示誤差
(量子化誤差を除く)
±0.004mm ±0.02mm ±0.004mm ±0.02mm ±0.02mm ±0.02mm ±0.02mm ±0.02mm
使用ゲージ DG-205 DG-257 DG-205 DG-257 DG-127 DG-127 DG-127 DG-127
測定範囲 0〜20mm 0〜20mm 0〜20mm 0〜20mm 0〜10mm 0〜10mm 0〜10mm 0〜10mm
ベース長さ 75mm 75mm 120mm 120mm 60mm 60mm φ16mm φ25mm
ベース幅 11mm 11mm 14mm 14mm 14mm 14×1.5mm -- --
ベース平面度 5μm 以下 5μm 以下 5μm 以下 5μm 以下 5μm 以下 5μm 以下 5μm 以下 5μm 以下
標準価格 51,000円 45,000円 65,000円 47,500円 42,500円 45,000円 51,000円 51,000円
オプション -- -- フェラー 7本
40〜160mm(20mmとび)
-- -- -- --

外観寸法図 T2-205W, T2-257W
外観寸法図 T2-205W, T2-257W

外観寸法図 T1-205, T1-257

外観寸法図 T1-205, T1-257

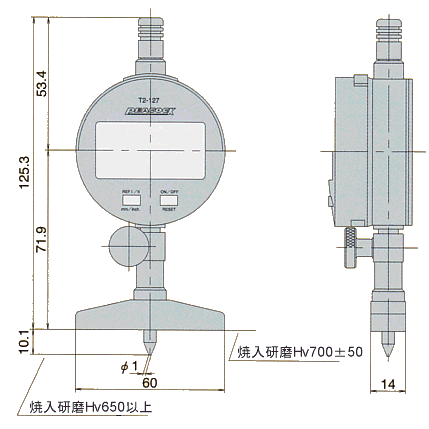

外観寸法図 T2-127
外観寸法図 T2-127

外観寸法図 T3-127
外観寸法図 T3-127

外観寸法図 T5-127

外観寸法図 T5-127

外観寸法図 T6-127

外観寸法図 T6-127
