 インターナルギヤ、内スプラインの測定がシリンダーゲージ応用品を利用することにより簡単に
測定出来ます。
下記以外のピン径(ボール径)、および先端をフラットにカットしたタイプも製作しますのでお問い
合せ下さい。
ダイヤルゲージは付属しません。 |
 オーバーピン径測定用シリンダゲージ |
 |
* このボール径が重要なポイント
|
ヘッド部
特殊製作品の実績多数ございます。
必要事項をお知らせ下さい。 |
| 仕 様 CC-1HA シリーズ |
| 型 式 |
オーバーピン径
測定範囲(mm) |
有効測定
範囲(mm) |
広範囲
精度(μm) |
隣接誤差
(μm) |
繰返し
精密度(μm) |
換えロッド
(mm) |
換えワッシャ
厚さ(mm) |
標準価格 |
| CC-124HA |
23.5〜26.0 |
1.2 |
5 |
2 |
2 |
24 |
0.5, 1.0 |
88,460円 |
| CC-126HA |
25.5〜28.0 |
1.2 |
5 |
2 |
2 |
26 |
0.5, 1.0 |
88,460円 |
| CC-128HA |
27.5〜30.0 |
1.2 |
5 |
2 |
2 |
28 |
0.5, 1.0 |
88,460円 |
| CC-130HA |
29.5〜32.0 |
1.2 |
5 |
2 |
2 |
30 |
0.5, 1.0 |
88,460円 |
| CC-132HA |
31.5〜34.0 |
1.2 |
5 |
2 |
2 |
32 |
0.5, 1.0 |
88,460円 |
| CC-134HA |
33.5〜36.0 |
1.2 |
5 |
2 |
2 |
34 |
0.5, 1.0 |
88,460円 |
| CC-136HA |
35.5〜38.0 |
1.2 |
5 |
2 |
2 |
36 |
0.5, 1.0 |
88,460円 |
| CC-138HA |
37.5〜40.0 |
1.2 |
5 |
2 |
2 |
38 |
0.5, 1.0 |
88,460円 |
| CC-140HA |
39.5〜42.0 |
1.2 |
5 |
2 |
2 |
40 |
0.5, 1.0 |
88,460円 |
| CC-142HA |
41.5〜44.0 |
1.2 |
5 |
2 |
2 |
42 |
0.5, 1.0 |
88,460円 |
| CC-144HA |
43.5〜46.0 |
1.2 |
5 |
2 |
2 |
44 |
0.5, 1.0 |
88,460円 |
| CC-146HA |
45.5〜48.0 |
1.2 |
5 |
2 |
2 |
46 |
0.5, 1.0 |
88,460円 |
|
|

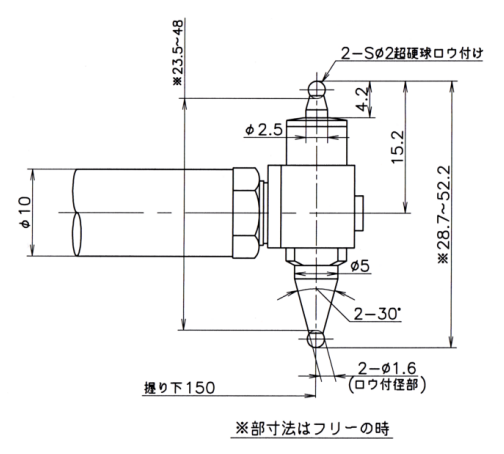

寸法図 CC-1HA シリーズ
|
| 仕 様 CC-2HA シリーズ |
| 型 式 |
オーバーピン径
測定範囲(mm) |
有効測定
範囲(mm) |
広範囲
精度(μm) |
隣接誤差
(μm) |
繰返し
精密度(μm) |
換えロッド
(mm) |
換えワッシャ
厚さ(mm) |
標準価格 |
| CC-245HA |
44.5〜50.5 |
1.2 |
5 |
2 |
2 |
45 |
0.5, 1.0, 2.0, 3.0 |
90,180円 |
| CC-250HA |
49.5〜55.5 |
1.2 |
5 |
2 |
2 |
50 |
0.5, 1.0, 2.0, 3.0 |
90,180円 |
| CC-255HA |
54.5〜60.5 |
1.2 |
5 |
2 |
2 |
55 |
0.5, 1.0, 2.0, 3.0 |
90,180円 |
| CC-260HA |
59.5〜65.5 |
1.2 |
5 |
2 |
2 |
60 |
0.5, 1.0, 2.0, 3.0 |
90,180円 |
| CC-265HA |
64.5〜70.5 |
1.2 |
5 |
2 |
2 |
65 |
0.5, 1.0, 2.0, 3.0 |
90,180円 |
| CC-270HA |
69.5〜75.5 |
1.2 |
5 |
2 |
2 |
70 |
0.5, 1.0, 2.0, 3.0 |
90,180円 |
| CC-275HA |
74.5〜80.5 |
1.2 |
5 |
2 |
2 |
75 |
0.5, 1.0, 2.0, 3.0 |
90,180円 |
| CC-280HA |
79.5〜85.5 |
1.2 |
5 |
2 |
2 |
80 |
0.5, 1.0, 2.0, 3.0 |
90,180円 |
|
|

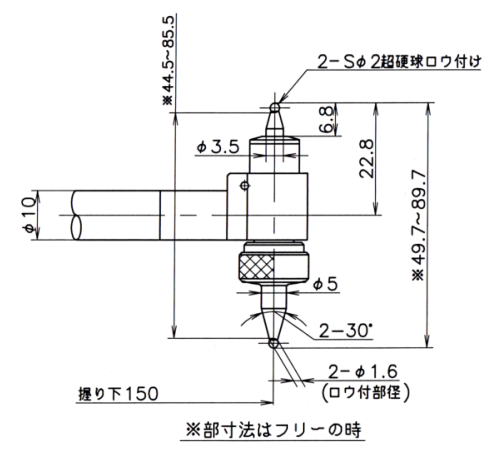

寸法図 CC-2HA シリーズ
|
|
仕様及び外観は商品改良のため予告なく一部変更することがありますのでご了承下さい。
