シリンダゲージ CC-R , CG-Rシリーズ


被測定物 (ワーク) にキズがつきにくい
新提案シリンダゲージ Rシリーズを新発売 !
シリンダゲージにて被測定物 (ワーク) を測定したとき、
被測定物 (ワーク)にキズがついて困っていませんか ?
一般品のシリンダゲージの測定部分は、測定子に超硬球、換えロッドに鋼球を使用しています。
新提案のシリンダゲージ Rシリーズは被測定物 (ワーク) に接触する部分の形状を大きなR形状
として削りだし、焼き入れ磨きをして製作しています。
その為、従来のシリンダゲージに比較して被測定物 (ワーク) にキズがつきにくくなっております。
シリンダゲージ Rシリーズ ヘッド部
型 式 CC-1R
(生産終了)

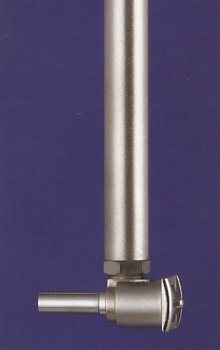

CC-1R ヘッド部
型 式 CC-3R
(生産終了)

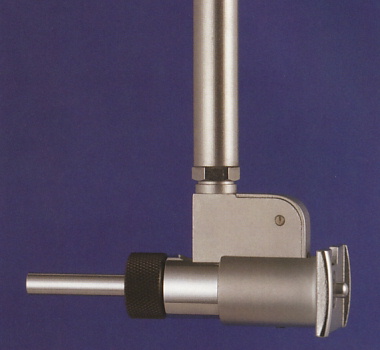

CC-3R ヘッド部

シリンダゲージ Rシリーズ 測定子の形状 ( 先端熱処理後磨きHv700±50 )
型 式 CC-01R
CG-01R
CC-01R/CG-01R 測定子形状
型 式 CC-1R (生産終了)
CG-1R / CG-2R
CG-3R / CG-3CR
CC-1R/CG-1R/CG-2R/CG-3R/CG-3CR 測定子形状
型 式 CC-2R (生産終了)
CC-3R
(生産終了)
CC-3CR
(生産終了)
CC-2R/CC-3R/CC-3CR 測定子形状

シリンダゲージ Rシリーズ 換えロッドの形状 ( 先端熱処理後磨きHv700±50 )
型 式 CC-01R
CG-01R
CC-01R/CG-01R 換えロッド形状
型 式 CC-1R (生産終了)
CC-1R 換えロッド形状
型 式 CC-2R (生産終了)
CC-3R
(生産終了)
CC-3CR
(生産終了)
CC-2R/CC-3R/CC-3CR 換えロッド形状
型 式 CG-1R
CG-1R 換えロッド形状
型 式 CG-2R
CG-3R / CG-3CR
CG-2R/CG-3R/CG-3CR 換えロッド形状

CC-Rシリーズ・CG-Rシリーズ共、換えロッド・ワッシャ等の部品は単品販売致します。
ご注文時に型式と換えロッドの寸法、ワッシャの寸法をご指示下さい。


このページの先頭へ戻る |

仕 様 CC-Rシリーズ
型 式 測定範囲
(mm)
有効測定
範囲(mm)
広範囲
精度(μm)
隣接誤差
(μm)
繰返し
精密度(μm)
換えロッド
間隔(mm) , 本数
換えワッシャ
厚さ(mm)×枚数
アダプタ
(mm)
標準価格
CC-01R 10〜18 0.5 5 2 2 1とび , 9 0.5 ×1 38,120円
CC-1R
(生産終了)
18〜35 1.2 5 2 2 2とび , 9 0.5, 1 ×1 22,400円
CC-2R
(生産終了)
35〜60 1.2 5 2 2 5とび , 6 1, 2, 3 ×1 23,200円
CC-3R
(生産終了)
50〜100 1.2 5 2 2 5とび , 11 1, 2, 3 ×1 28,000円
CC-3CR
(生産終了)
50〜150 1.2 5 2 2 5とび , 11 1, 2, 3 ×1 50×1 29,200円
ダイヤルゲージは付属しません。

仕 様 CG-Rシリーズ
型 式 測定範囲
(mm)
有効測定
範囲(mm)
広範囲
精度(μm)
隣接誤差
(μm)
繰返し
精密度(μm)
換えロッド
間隔(mm) , 本数
換えワッシャ
厚さ(mm)×枚数
アダプタ
(mm)
標準価格
CG-01R 10〜18 0.5 5 2 2 1とび , 9 0.5 ×1 64,890円
CG-1R 18〜35 1.2 5 2 2 2とび , 9 0.5, 1 ×1 38,330円
CG-2R 35〜60 1.2 5 2 2 5とび , 6 0.5, 1, 2, 3 ×1 39,380円
CG-3R 50〜100 1.2 5 2 2 5とび , 11 0.5, 1, 2, 3 ×1 46,310円
CG-3CR 50〜150 1.2 5 2 2 5とび , 11 0.5, 1, 2, 3 ×1 50×1 47,990円
注 ) CG-01Rタイプは測定範囲10mm以上11mm以下の場合のみ測定深さは 5mm となります。
ダイヤルゲージは付属しません。

外観寸法図 CC-Rシリーズ (mm)
型 式 A B C D E F G H I J
CC-1R (生産終了) 249 150 5.75 70 23 20 10 18〜35 13 11.5
CC-2R (生産終了) 251.5 150 8.5 70 23 20 10 35〜60 22 17
CC-3R (生産終了) 253 150 9 70 23 20 10 50〜100 30 18
CC-3CR (生産終了) 253 150 9 70 23 20 10 50〜150 30 18
外観寸法図 CC-Rシリーズ

型 式 CC-01R

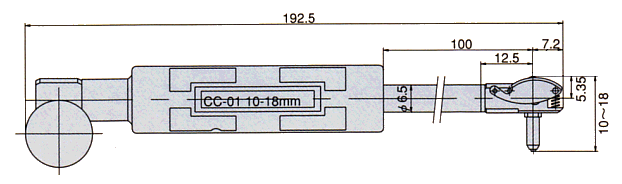

外観寸法図 CC-01R

外観寸法図 CG-Rシリーズ (mm)
型 式 A B C D E F G H I
CG-1R 246 150 3 70 23 20 10 18〜35 13
CG-2R 246 150 3 70 23 20 10 35〜60 18
CG-3R 246 150 3 70 23 20 10 50〜100 20
CG-3CR 246 150 3 70 23 20 10 50〜150 20
外観寸法図 CG-Rシリーズ

型 式 CG-01R
外観寸法図 CG-01R

このページの先頭へ戻る |

CC-Rシリーズ用 換えロッド 寸法図
型 式 サイズ (mm) L (mm)
CC-01R
換えロッド
10 1.5
11 2.5
12 3.5
13 4.5
14 5.5
15 6.5
16 7.5
17 8.5
18 9.5

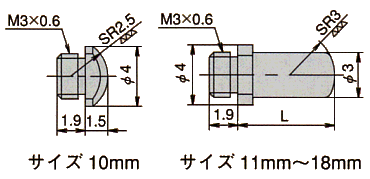

CC-01R 換えロッド寸法図
型 式 サイズ (mm) L (mm)
CC-1R
換えロッド
18 2
20 4
22 6
24 8
26 10
28 12
30 14
32 16
34 18
CC-1R 換えロッド寸法図
型 式 サイズ (mm) L (mm)
CC-2R
換えロッド
35 5
40 10
45 15
50 20
55 25
60 30
CC-2R 換えロッド寸法図
型 式 サイズ (mm) L (mm)
CC-3R
CC-3CR
換えロッド
50 5
55 10
60 15
65 20
70 25
75 30
80 35
85 40
90 45
95 50
100 55

CC-3R/CC-3CR 換えロッド寸法図

CG-Rシリーズ用 換えロッド 寸法図
型 式 サイズ (mm) L (mm)
CG-01R
換えロッド
10 1.5
11 2.5
12 3.5
13 4.5
14 5.5
15 6.5
16 7.5
17 8.5
18 9.5
CG-01R 換えロッド寸法図
型 式 サイズ (mm) L (mm)
CG-1R
換えロッド
18 2
20 4
22 6
24 8
26 10
28 12
30 14
32 16
34 18
CG-1R 換えロッド寸法図
型 式 サイズ (mm) L (mm)
CG-2R
換えロッド
35 5
40 10
45 15
50 20
55 25
60 30
CG-2R 換えロッド寸法図
型 式 サイズ (mm) L (mm)
CG-3R
CG-3CR
換えロッド
50 5
55 10
60 15
65 20
70 25
75 30
80 35
85 40
90 45
95 50
100 55
CG-3R/CG-3CR 換えロッド寸法図

CC-Rシリーズ CG-Rシリーズ用 換えワッシャ 寸法図
型 式 T (mm) A (mm) B (mm)
CC-01R 0.5 3.1 4.5
CC-1R 0.5, 1 4.1 7
CC-2R 1, 2, 3 5.1 8
CC-3R , CC-3CR 1, 2, 3 5.1 8
CG-01R 0.5 3.1 4.5
CG-1R 0.5, 1 4.1 5
CG-2R 0.5, 1, 2, 3 4.1 6
CG-3R , CG-3CR 0.5, 1, 2, 3 4.1 6
CC-R/CG-R 換えワッシャ寸法図
