シリンダゲージ Rシリーズ

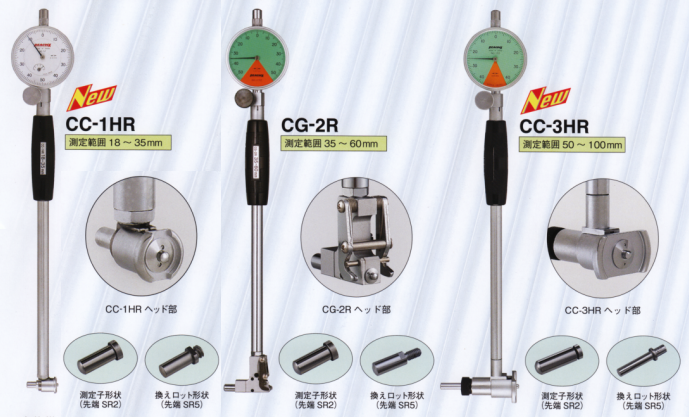

シリンダゲージ Rシリーズ ( ワークにキズがつきにくい新提案 )  測定子・換えロッド先端部をＲ形状にしたことにより被測定物（ワーク）にキズが付き     にくくなっております。  丸形状案内板新規採用により内径最小値が更に容易に求められようになりました。     ( CC-1HR / CC-2HR / CC-3HR / CC3C-HR )  本体ヘッド部を一体構造にし耐久性が更に向上しました。     ( CC-1HR / CC-2HR / CC-3HR / CC3C-HR )  伝導子(カム)は、調整子機構付で高精度を実現しております。    推奨ダイヤルゲージ  17Z / 57B  (目量 0.01mm)  15Z / 5F  (目量 0.001mm)  ダイヤルゲージは付属しません。      【従来品構造】 【Ｈタイプ新構造】       従来の２部品構成から成るヘッド部を新タイプでは一体構造とし耐久性が更に向上しました。    シリンダゲージ性能はJIS A級規格です。    換えロット及び換えワッシャ及び 50mmアダプタは従来の同じ測定範囲のサイズを使用できます。    下記表の従来品は販売終了となり、右側の新型式が後継器種となります。    測定範囲  従来型式     新型式     18 〜  35mm  CC-1R  -->  CC-1HR    35 〜  60mm  CC-2R  -->  CC-2HR    50 〜 100mm  CC-3R  -->  CC-3HR    50 〜 150mm  CC-3CR  -->  CC-3CHR    販売終了器種に付きましては従来販売しておりました部品に限り 2020年より 7年間 (2027年まで) 要望のお客様に       継続販売致します。 シリンダゲージ Rシリーズ 測定子の形状 ( 先端熱処理後磨きHv700±50 ) 型 式 CC-01R CG-01R 型 式 CC-1HR / CG-1R CG-2R CG-3R / CG-3CR 型 式 CC-2HR CC-3HR / CC-3CHR シリンダゲージ Rシリーズ 換えロッドの形状 ( 先端熱処理後磨きHv700±50 ) 型 式 CC-01R CG-01R 型 式 CC-1HR 型 式 CC-2HR CC-3HR / CC-3CHR 型 式 CG-1R 型 式 CG-2R CG-3R / CG-3CR CC-Rシリーズ・CG-Rシリーズ共、換えロッド・ワッシャ等の部品は単品販売致します。 ご注文時に型式と換えロッドの寸法、ワッシャの寸法をご指示下さい。 | このページの先頭へ戻る | 仕 様 CC-Rシリーズ 型 式 測定範囲 (mm) 有効測定 範囲(mm) 広範囲 精度(μm) 隣接誤差 (μm) 繰返し 精密度(μm) 換えロッド 間隔(mm) , 本数 換えワッシャ 厚さ(mm)×枚数 アダプタ (mm)  握り下長さ (mm) 標準価格 CC-01R 10〜18 0.5 5 2 2 1とび , 9 0.5 ×1 100  38,120円 CC-1HR 18〜35 1.2 5 2 2 2とび , 9 0.5, 1 ×1 150  27,090円 CC-2HR 35〜60 1.2 5 2 2 5とび , 6 1, 2, 3 ×1 150  25,310円 CC-3HR 50〜100 1.2 5 2 2 5とび , 11 1, 2, 3 ×1 150  30,770円 CC-3CHR 50〜150 1.2 5 2 2 5とび , 11 1, 2, 3 ×1 50×1 150  31,820円 ダイヤルゲージは付属しません。 仕 様 CG-Rシリーズ 型 式 測定範囲 (mm) 有効測定 範囲(mm) 広範囲 精度(μm) 隣接誤差 (μm) 繰返し 精密度(μm) 換えロッド 間隔(mm) , 本数 換えワッシャ 厚さ(mm)×枚数 アダプタ (mm)  握り下長さ (mm)  標準価格 CG-01R 10〜18 0.5 5 2 2 1とび , 9 0.5 ×1 100  64,890円 CG-1R 18〜35 1.2 5 2 2 2とび , 9 0.5, 1 ×1 150 38,330円 CG-2R 35〜60 1.2 5 2 2 5とび , 6 0.5, 1, 2, 3 ×1 150  39,380円 CG-3R 50〜100 1.2 5 2 2 5とび , 11 0.5, 1, 2, 3 ×1 150  46,310円 CG-3CR 50〜150 1.2 5 2 2 5とび , 11 0.5, 1, 2, 3 ×1 50×1 150  47,990円 注 ) CG-01Rタイプは測定範囲10mm以上11mm以下の場合のみ測定深さは 5mm となります。 ダイヤルゲージは付属しません。 外観寸法図 CC-Rシリーズ (mm) 型 式 A B C D E F G H I J CC-1HR 248.75 150 5.75 70 23 20 10 18 〜 35 13 11.5 CC-2HR 251.5 150 8.5 70 23 20 10 35 〜 60 23 17.2 CC-3HR 251.6 150 8.6 70 23 20 10 50 〜 100 31 17.2 CC-3CHR 251.6 150 8.6 70 23 20 10 50 〜 150 31 17.2 型 式 CC-01R 外観寸法図 CG-Rシリーズ (mm) 型 式 A B C D E F G H I CG-1R 246 150 3 70 23 20 10 18 〜 35 13 CG-2R 246 150 3 70 23 20 10 35 〜 60 18 CG-3R 246 150 3 70 23 20 10 50 〜 100 20 CG-3CR 246 150 3 70 23 20 10 50 〜 150 20 型 式 CG-01R | このページの先頭へ戻る | CC-Rシリーズ用 換えロッド 寸法図 型 式 サイズ (mm) L (mm) CC-01R 換えロッド 10 1.5 11 2.5 12 3.5 13 4.5 14 5.5 15 6.5 16 7.5 17 8.5 18 9.5 型 式 サイズ (mm) L (mm) CC-1HR 換えロッド 18 2 20 4 22 6 24 8 26 10 28 12 30 14 32 16 34 18 型 式 サイズ (mm) L (mm) CC-2HR 換えロッド 35 5 40 10 45 15 50 20 55 25 60 30 型 式 サイズ (mm) L (mm) CC-3HR CC-3CHR 換えロッド 50 5 55 10 60 15 65 20 70 25 75 30 80 35 85 40 90 45 95 50 100 55   CG-Rシリーズ用 換えロッド 寸法図 型 式 サイズ (mm) L (mm) CG-01R 換えロッド 10 1.5 11 2.5 12 3.5 13 4.5 14 5.5 15 6.5 16 7.5 17 8.5 18 9.5 型 式 サイズ (mm) L (mm) CG-1R 換えロッド 18 2 20 4 22 6 24 8 26 10 28 12 30 14 32 16 34 18 型 式 サイズ (mm) L (mm) CG-2R 換えロッド 35 5 40 10 45 15 50 20 55 25 60 30 型 式 サイズ (mm) L (mm) CG-3R CG-3CR 換えロッド 50 5 55 10 60 15 65 20 70 25 75 30 80 35 85 40 90 45 95 50 100 55 CC-Rシリーズ CG-Rシリーズ用 換えワッシャ 寸法図 型 式 T (mm) A (mm) B (mm) CC-01R 0.5 3.1 4.5 CC-1HR 0.5, 1 4.1 7 CC-2HR 1, 2, 3 5.1 8 CC-3HR , CC-3CHR 1, 2, 3 5.1 8 CG-01R 0.5 3.1 4.5 CG-1R 0.5, 1 4.1 5 CG-2R 0.5, 1, 2, 3 4.1 6 CG-3R , CG-3CR 0.5, 1, 2, 3 4.1 6 | HOME | 製品情報 | シリンダーゲージ INDEX | 型式索引 | | このページの先頭へ戻る | 仕様及び外観は商品改良のため予告なく一部変更することがありますのでご了承下さい。 標準価格に消費税は含まれておりません。ご購入の際、消費税を別途申し受けますのでご了承下さい。
