デジタルゲージ 表示一体型タイプ (PDN-20/PDN-50 生産終了)

NEWタイプ PDN-21 / PDN-51 ->

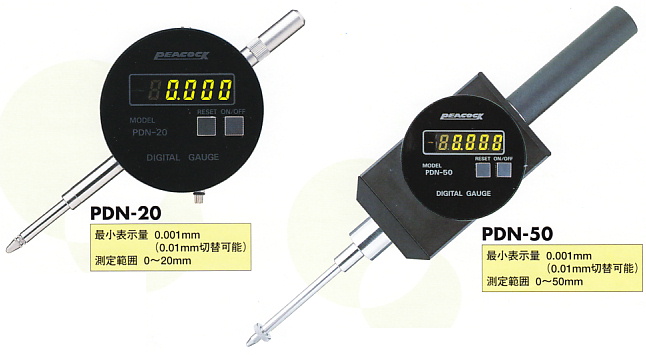

PDN-20/PDN-50

表示部330°回転
表示部330°回転
統計演算プリンタへの接続例 統計演算プリンタへの接続例
ゲージ : PDN-20
スタンド : SIS-6特殊
             セラミックテーブル付
プリンタ : PDP-1N
プリンタ用
接続ケーブル : KB-P12

仕  様
型 式 PDN-20 (生産終了) PDN-50 (生産終了)
測定範囲 20mm 50mm
最小表示量 0.001mm (0.01mm切替可能)
精 度
(量子化誤差±1カウント含まず)
0.003mm (0.01mm) 0.004mm (0.01mm)
測定力 標準 (スピンドル下方向) 1.3N 以下
       (スピンドル上方向) 0.8N 以下
バネを外した状態
       (スピンドル下方向) 0.4N 以下
標準 (スピンドル下方向) 3.0N 以下
       (スピンドル上方向) 2.5N 以下
バネを外した状態
       (スピンドル下方向) 1.0N 以下
表 示 0.001mmの場合 符号 (-) 5桁 -99.999
0.01mmの場合 符号 (-) 4桁 -99.99
応答速度 500mm/sec
データ出力 BCD (ダイナミック) 負論理オープンコレクタ
保持方法 φ8mmステム部
または耳金付き裏ぶた (φ6.5mm)
φ10mm、φ20mmステム部
使用温度 0〜40℃
電 源 付属ACアダプター使用 (AC100V)
測定子 (鋼球付X-2) (鋼球付X-9)
標準価格 34,300円 65,000円
機 能
ゼロリセット機能 BCD出力付
エラー表示機能 表示部回転機能 ....... 330°回転
LED (オレンジ色) 表示  0.001mm/0.01mm表示切替
   (購入時に指定して下さい)

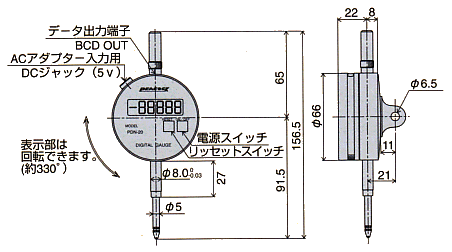

外観寸法図 (PDN-20)
外観寸法図 PDN-20

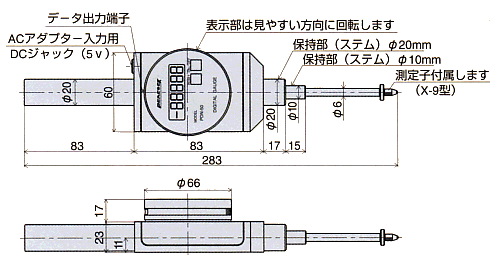

外観寸法図 (PDN-50)
外観寸法図 PDN-50
